科技动态

上海有机所在仿生构建人工光合组装体——球形色素体纳米胶束用于水相CO2还原研究中取得进展

发布时间:2023-05-19中科院有机功能分子合成与组装化学重点实验室

光合作用为生命提供了物质和能量基础。模拟自然发展人工光合系统,通过“零碳循环”途径将太阳能转化为化学能并储存,是缓解能源危机和碳排放的有效手段。然而,由于天然光合系统产生的能量需供给诸多生命过程,其催化中心数量有限且距离光敏系统较远,导致光能-化学能转化的总量子效率低于0.1~1%(植物全年平均~0.1%,收获季节~1%)。如何“自下而上”利用合成化学和超分子组装手段,模拟天然光合系统中的关键分子基元及精妙组装结构,进而构建人工光合组装体系统并最终实现光能向化学能的高效转化与储存,是当今极具挑战性的研究热点(参见课题组综述:Mater. Futures 2022, 1, 042104. DOI: 10.1088/2752-5724/aca346)。

近日,中科院上海有机所田佳研究员同香港城市大学叶汝全教授、香港大学David Phillips教授及江苏大学杜莉莉教授合作,在超分子组装体光催化CO2还原制CH4方面取得重要进展,相关研究成果以《Artificial spherical chromatophore nanomicelles for selective CO2 reduction in water》为题,于20235月18日以长文(Research Article形式在线发表Nature Catalysis杂志,论文的第一完成单位是中科院上海有机所。文章链接:https://www.nature.com/articles/s41929-023-00962-z

该工作受天然光合紫色细菌(Rhodobacter sphaeroides)球形色素体结构的启发,基于超分子组装体模拟思路创制了一种人工光合球形色素体纳米胶束系统并应用于水相光促CO2选择性催化转化(1)。研究人员创造性地合成了引入寡聚芳酰胺片段(类防弹衣Kevlar分子片段)的三嵌段卟啉基两亲分子,通过亲疏水作用、氢键作用及π-π堆积作用大大增强了结构稳定性,使其在水相自发组装形成直径约14 nm分布高度均一的球形纳米胶束组装体;该组装体不仅具有优异的光捕获效率及良好的抗光漂白性质,且胶束表面形成了4.2 nm具有呈正电性的卟啉环形阵列亚结构,导致“纳米围栏”及“球形天线”效应促进了光生电子至催化位点的高效注入(2)。研究者选取电负性的四苯基磺酸卟啉Co配合物(TSPP-Co)为催化剂,通过静电力作用拉近二者的空间距离、提高电子传输效率。研究发现,该催化体系在可见光照射下(Xe lamp, AM 1.5 G, λ > 420 nm),可连续30天催化转化CO2CH4TON>6600,电子选择性>89%)。在初始的2小时内,450 nm处测得的光能-化学能转化表观量子效率高于15%。同位素标记实验、稳态及超快吸收光谱实验,证明CO2生成CH4的过程分为两步:首先CO2历经2e-还原过程生成CO,然后CO历经6e-还原生成CH4CH4产率为>13,000 μmol h-1 gcat-1。此外,该系统具有将大气中低浓度CO2(约410 ppm)还原CH4的能力(总转化率>96%CO2CH4电子选择性>92%);同时,长效实验及300次循环实验表明该体系催化稳定性极其优异。最后,作者通过同位素示踪、飞秒光谱等实验及DFT计算提出两段式反应机理,确定了CO为反应中间体,详细阐述了TSPP-Co与底物结合、催化及中心金属价态变化等过程。该工作为超分子组装体模拟生物功能、超分子光催化能源转化提供了新颖的解决思路,也从化学催化角度为我国实现“碳达峰、碳中和”目标助力。

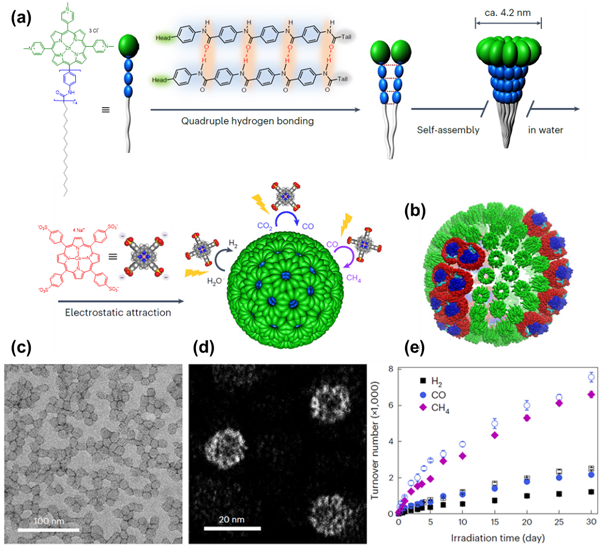

1. 人工球形色素体纳米胶束的组装路径、结构表征及催化示意图。(a)三嵌段卟啉基两亲分子单体结构,超分子球形纳米胶束组装过程及其与TSPP-Co光催化CO2还原示意图,(b) 天然光合紫色细菌(R. sphaeroides)球形色素体结构(c-d) 球形胶束的TEM及HR-STEM照片,后者可观测到胶束表面环形阵列,(e) 水相光催化CO2还原制备CH4的长效实验。

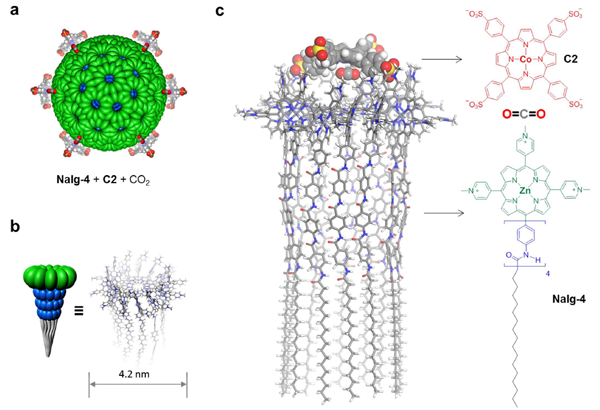

2. 人工球形色素体纳米胶束的组装限域催化结构。(a)球形纳米胶束与催化剂结合示意图,b)组装形成的12卟啉环形阵列锥形体结构,c)组装限域效应形成的纳米“分子围栏”结构促进光催化CO2还原示意图。

以上工作得到科技部国家重点研发计划、国家自然科学基金委、中科院、上海市科委、上海有机所以及有机功能分子合成与组装化学重点实验室及黎占亭教授团队的大力资助和支持。

课题组长期招收博士生和博士后(年龄<35周岁),有意者请联系田老师(Email: tianjia@sioc.ac.cn)。


附件下载:
